| | state "NG" as NG #red { |
---|
| | } |
---|
| | |
---|
| | state "予約済み" as RESERVED #yellow { |
---|
| | RESERVED : 編集者 |
---|
| | state "担当登録済み" as RESERVED #yellow { |
---|
| | RESERVED : 担当者 |
---|
| | } |
---|
| | |
---|
| | state "インポート済み" as IMPORTED #lightgreen { |
---|
| | IMPORTED : 編集者 |
---|
| | IMPORTED : 担当者 |
---|
| | IMPORTED : 変更セットNo |
---|
| | } |
---|
| | |
---|
| | state "完了" as END #green { |
---|
| | END : 編集者 |
---|
| | END : 担当者 |
---|
| | END : 変更セットNo |
---|
| | END : 検証者 |
---|
| | } |
---|
| | |
---|

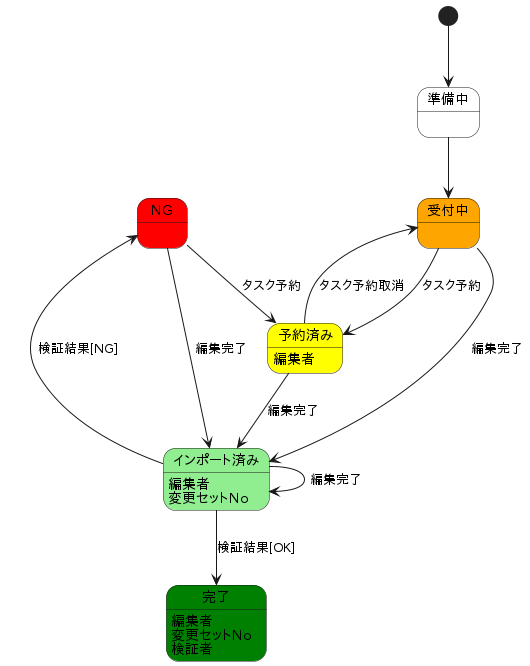

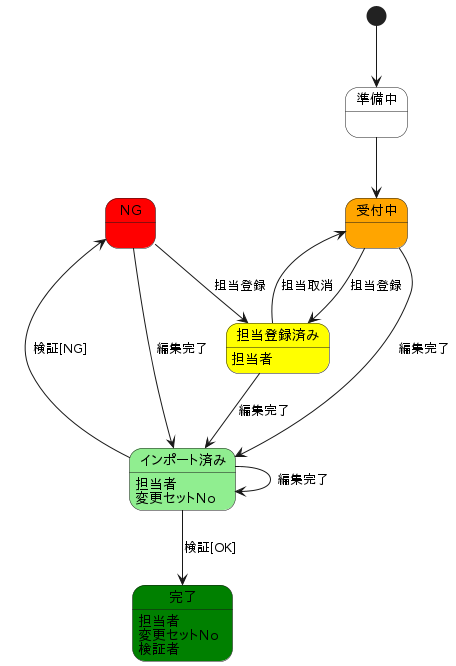

| | [*] --> PREPARATION |
---|
| | PREPARATION --> ACCEPTING |
---|
| | ACCEPTING --> RESERVED : タスク予約 |
---|
| | NG --> RESERVED : タスク予約 |
---|
| | ACCEPTING --> RESERVED : 担当登録 |
---|
| | NG --> RESERVED : 担当登録 |
---|
| | ACCEPTING --> IMPORTED : 編集完了 |
---|
| | NG --> IMPORTED : 編集完了 |
---|
| | RESERVED --> IMPORTED : 編集完了 |
---|
| | IMPORTED --> IMPORTED : 編集完了 |
---|
| | ACCEPTING <- RESERVED : タスク予約取消 |
---|
| | ACCEPTING <- RESERVED : 担当取消 |
---|
| | |
---|
| | IMPORTED --> END : 検証結果[OK] |
---|
| | NG <- IMPORTED : 検証結果[NG] |
---|
| | IMPORTED --> END : 検証[OK] |
---|
| | NG <- IMPORTED : 検証[NG] |
---|
| | |
---|
| | @enduml |
---|
| | |
